主要規格和技術參數
|
|
序號
|
項目
|
單位
|
規格
|
|
1
|
總底面寬度
|
MM
|
250
|
|
2
|
底面長度
|
MM
|
500
|
|
3
|
7:24錐孔主軸端號
|
MM
|
N0. 40(Φ88. 882)
|
|
4
|
主軸外伸
|
MM
|
160
|
|
5
|
主軸中心高
|
MM
|
125
|
|
6
|
刀盤直徑
|
MM
|
Φ100- Φ250
|
|
7
|
滑套調整量
|
MM
|
60
|
|
8
|
滑套直徑
|
MM
|
Φ140
|
|
9
|
電機功率
|
KW
|
3KW/4KW
|
|
10
|
配套傳動裝置及 主軸轉速
|
r/min
|
1NGB25
|
低速組
|
80-400
|
|
高速組
|
125-630
|
|
11
|

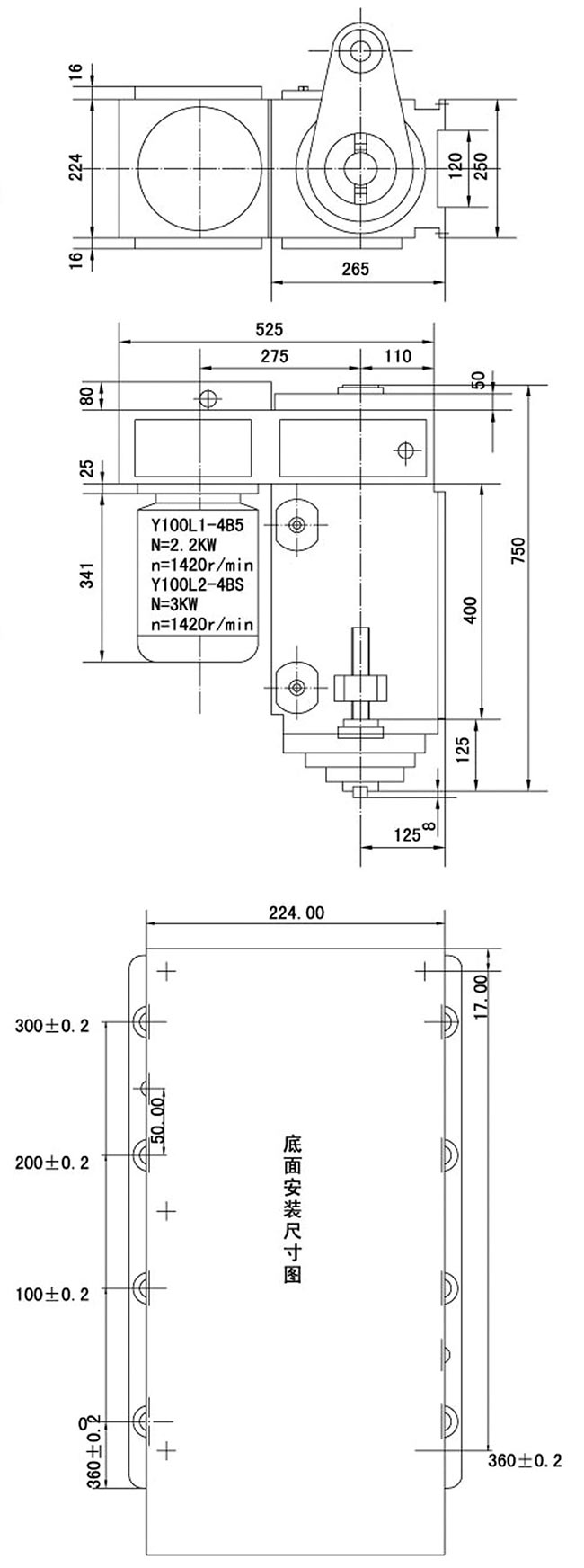

外形尺寸 (長X寬X高）
|
MM
|
配置1NGc25
|
810X250X500
|
|
12
|
重量
|
Kg
|
配置1NGb25
|
250
|
鵬牌動力頭優點：
1、齒輪為桁磨斜齒輪（可選精磨）
2、主軸軸承為哈爾濱原八廠生產的帶級雙列短圓柱及角接觸軸承
(1TX32主軸承為D3182118K及C2268118K及尾部D2216）
3、所有安裝及配合面全部磨削加工，運動副全部高頻淬火
4、主軸必須鍛打后鹽浴調質、淬火，尾部是花鍵傳動而非平鍵
5、主軸調隙螺母為臺灣R型徑向鎖緊螺母
6、普通級動力頭，主軸軸向竄動≤0.01mm,徑向跳動≤0.02mm
7、潤滑為自動循環式，只須加少須機油，即可潤滑所有軸承及齒輪
8、動力頭下部有經過人工刮研的導向槽，便于調整動力頭安裝時定位。
9、服務承諾：三包壹年，其間服務及配件全部免費，遇無法溝通的質量問題，立即無條件更換新機器，費用由供方自理。其后終身成本價服務
|
